LED 스트립을 반대로 꽂아 불량으로 오해했던 제 웃픈 경험을 바탕으로, 다이오드 기호와 극성 확인법을 완벽 정리했습니다! 전기를 한쪽으로만 보내는 pn접합 원리와 교류를 직류로 바꾸는 정류작용은 물론, 테스터기로 다이오드 불량을 판별하는 실전 꿀팁까지 전자회로 초보자라면 꼭 읽어보세요.
큰맘 먹고 내 방 분위기를 감성적으로 바꿔보려고 LED 스트립을 샀습니다.
설레는 마음으로 벽에 예쁘게 테이프를 붙이고 전원을 연결했죠.
그런데 절반은 환하게 빛나는데 나머지 절반이 아예 먹통이더라고요.
“아, 재수 없게 불량품을 뽑았네!”라며 씩씩대고 반품 버튼을 누르려던 참이었습니다.
혹시나 하는 마음에 가위로 잘랐던 연결 부위를 떼어내서 방향을 반대로 뒤집어봤어요.
놀랍게도 죽어있던 불빛이 짠! 하고 들어오는 게 아니겠어요?
알고 보니 제품 불량이 아니라 제 얕은 지식이 부른 대참사였습니다.
발광다이오드(LED)도 결국 전기가 한쪽으로만 흐르는 ‘다이오드’라는 사실을 깜빡했던 거죠.
저처럼 애먼 부품 탓을 하며 귀중한 시간을 낭비하시는 분들이 꽤 많으실 텐데요.
이 글 하나면 전자회로의 뼈대인 다이오드 원리를 완벽히 깨우치고 불량과 정상 제품을 단숨에 구별할 수 있습니다.
💡 오늘의 핵심 포인트 1: 불량이 아니라 극성 문제입니다!
LED 불량의 80%는 플러스(+)와 마이너스(-) 방향을 잘못 연결해서 발생합니다. 다이오드의 일방통행 규칙만 알면 모든 문제가 해결됩니다!
1. 기호에 답이 있다! 다이오드 원리의 핵심
문제를 해결하려면 먼저 다이오드 기호를 유심히 살펴봐야 합니다.
회로도에 그려진 기호를 보면 삼각형 모양의 화살표와 짝대기가 하나 그어져 있죠.
이 화살표가 가리키는 방향으로만 전기가 통한다는 아주 직관적인 뜻입니다.
발광다이오드(LED) 역시 이 원리를 한 치의 오차도 없이 그대로 따릅니다.
전기가 들어오는 입구인 애노드(양극)와 출구인 캐소드(음극)를 정확히 맞춰주지 않으면 절대 켜지지 않아요.
제가 겪었던 LED 먹통 사태도 바로 이 일방통행 규칙을 무시했기 때문입니다.
초보자분들은 부품의 다리 길이를 보고 긴 쪽이 플러스(+), 짧은 쪽이 마이너스(-)라는 점만 꽉 기억해 두세요!
“다이오드는 고집스러운 문지기다. 자신이 허락한 방향이 아니면, 아무리 강한 전압이 밀려와도 절대 문을 열어주지 않는다.”
2. 한쪽으로만 흐르는 마법, pn접합의 비밀
그렇다면 반도체 다이오드는 도대체 어떻게 전기를 한쪽으로만 통과시킬까요?
이 마법 같은 일은 pn접합이라는 아주 정교한 반도체 구조 덕분에 일어납니다.
전자가 부족해서 구멍(정공)이 많은 P형 반도체와, 전자가 남아도는 N형 반도체를 찰싹 붙여놓은 형태인데요.
정방향으로 전기를 찌릿하고 밀어주면, 전자와 정공이 결합하면서 전기가 시원하게 통하게 됩니다.
하지만 역방향으로 전기를 당겨버리면, 둘 사이의 거리가 멀어지면서 뚫을 수 없는 철벽이 쳐지게 되죠.
학창 시절 물리를 배울 때 이 개념이 참 뜬구름 잡는 소리 같았는데요.
극성이 같은 자석이 서로 밀어내는 현상을 머릿속에 떠올려보니 아주 쉽게 이해가 되었습니다.
3. 조명을 넘어선 진짜 능력, 정류작용
다이오드 종류 중에서 우리 눈에 가장 잘 띄는 것은 단연 LED입니다.
하지만 전자회로 속에서 묵묵히 일하는 진짜 핵심 영웅은 따로 숨어있습니다.
바로 교류(AC) 전기를 직류(DC)로 반듯하게 펴주는 정류작용입니다.
우리가 매일 손에 쥐고 사는 스마트폰이나 노트북은 오직 직류 전기만 먹고 살 수 있거든요.
만약 벽 콘센트에서 파도처럼 출렁이며 나오는 교류 전압을 그대로 꽂으면 기기 메인보드가 펑 하고 터질 겁니다.
그래서 충전기 어댑터 안에는 여러 개의 정류 다이오드가 쉴 새 없이 정류작용을 하고 있습니다.
제가 오실로스코프라는 장비로 이 파형을 직접 측정해 본 적이 있는데요.
거칠게 요동치던 파도가 다이오드를 거쳐 호수처럼 잔잔한 직선으로 변하는 걸 보고 경이로움을 느꼈습니다.
| 비교 포인트 | 교류 (AC) | 직류 (DC) |
|---|---|---|
| 흐름의 형태 | +와 -가 계속 바뀜 | 한 방향으로만 곧게 흐름 |
| 다이오드의 역할 | 가공되기 전의 거친 전기 | 다이오드가 가공해 낸 안전한 전기 |
4. 알면 알수록 신기한 다이오드 종류 총집합

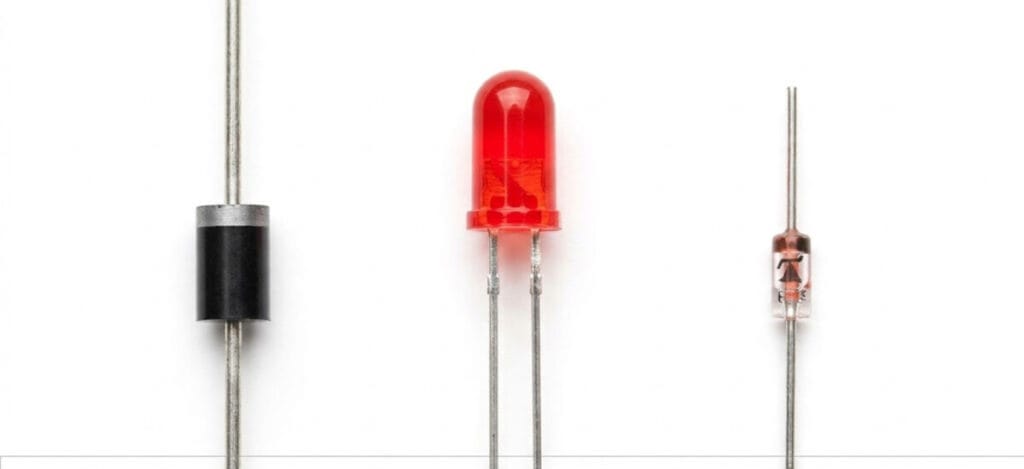

반도체 다이오드는 쓰이는 곳의 특징에 따라 그 형태와 능력이 무궁무진합니다.
단순히 반짝거리는 발광다이오드 외에도 목적에 특화된 부품들이 정말 많죠.
회로에 갑자기 과전압이 흘러들어올 때 스스로 전기를 흘려보내 부품을 지켜주는 제너 다이오드가 대표적입니다.
마치 건물의 피뢰침처럼 전자회로의 든든한 방패 역할을 해주죠.
또한, 일반 다이오드보다 수십 배 빠르게 전기를 껐다 켜는 쇼트키 다이오드도 있습니다.
고속 충전기나 컴퓨터 메인보드처럼 스피드가 생명인 곳에 꼭 들어갑니다.
예전에 드론 배터리를 수리하다가 이 다이오드 하나를 다른 스펙으로 잘못 갈아 끼웠더니 모터 출력이 반토막 나는 걸 경험했어요.
부품의 특성을 정확히 알고 쓰는 게 얼마나 중요한지 깨달은 순간이었습니다.
| 다이오드 종류 | 핵심 기능 및 특징 |
|---|---|
| 발광다이오드 (LED) | 전류를 빛 에너지로 변환. 조명 및 디스플레이 핵심 |
| 제너 다이오드 | 일정 전압 유지. 과전압으로부터 섬세한 회로 보호 |
| 쇼트키 다이오드 | 빠른 스위칭 속도. 고주파 회로나 고효율 전원 장치 |
5. 내 손으로 확인하는 다이오드 불량 판별 & FAQ
자, 여기까지 오셨다면 이제 웬만한 전자 지식은 마스터하신 겁니다!
그렇다면 실제로 눈앞에 있는 LED나 다이오드가 진짜 불량인지 어떻게 판별할까요?
가장 확실한 방법은 집에 하나쯤 굴러다니는 멀티테스터기를 활용하는 겁니다.
제가 예전에 납땜을 하다가 부품 통을 통째로 엎은 적이 있었는데요.
새것과 고장 난 부품이 마구 섞여서 절망하던 순간, 테스터기의 다이오드 모드 덕분에 전부 구출해 낼 수 있었습니다.
✅ 다이오드 불량 확인 실전 체크리스트

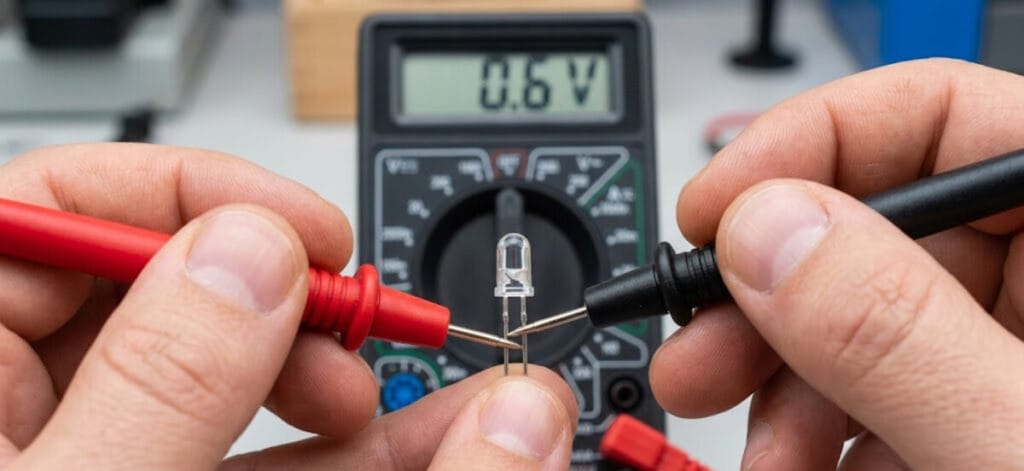

1. 테스터기 다이얼을 화살표 모양의 ‘다이오드 측정 모드’로 돌려주세요.
2. 빨간색 리드봉을 양극(+)에, 검은색 리드봉을 음극(-)에 대보세요.
3. 테스터기 화면에 약 0.5 ~ 0.7V 정도의 숫자가 뜨면 완전 정상입니다!
4. 만약 ‘0L’ (단선)이 뜨거나 ‘0.00V’ (합선)가 뜬다면 미련 없이 버리세요.
실제 현장이나 커뮤니티에서 초보자분들이 가장 많이 물어보시는 질문 두 가지를 뽑아봤습니다.
Q. LED 다리를 이미 똑같이 짧게 잘라버렸는데, 극성을 어떻게 찾나요?
A. 아주 좋은 질문입니다! LED 안쪽 투명한 플라스틱 렌즈 안을 자세히 들여다보세요.
금속 판이 두 개 보이실 텐데, 크기가 더 큰 쪽이 마이너스(-)입니다. 겉면에 평평하게 깎인 부분도 마이너스를 뜻하니 참고하세요.
Q. 일반 다이오드 표면에 은색 띠가 지워졌어요!
A. 당황하지 마세요. 방금 배운 테스터기 측정법을 쓰면 됩니다.
숫자가 정상적으로 뜨는 방향일 때, 검은색 리드봉이 닿아있는 쪽이 전기가 빠져나가는 마이너스(은색 띠 방향)입니다.
결론: 알고 나면 보이는 전자회로의 무한한 매력
오늘은 저의 뼈아픈 LED 불량 착각 해프닝에서 시작해서, 다이오드의 모든 것을 깊이 있게 파헤쳐 보았습니다.
이제 다이오드 원리와 기호를 확실히 이해하셨으니, 앞으로는 저처럼 애먼 부품 탓할 일은 절대 없으시겠죠?
손톱보다도 작은 부품 하나에 이렇게 심오한 pn접합의 원리와 정류작용의 마법이 숨어있다니 정말 놀랍습니다.
앞으로 전자기기가 고장 나서 버려야 할 일이 생긴다면, 바로 버리지 마시고 한 번쯤 과감하게 뜯어보세요.
회로 기판 구석구석 숨어있는 다양한 다이오드 종류들이 눈에 들어오면서, 여러분에게 새로운 재미를 선사할지도 모릅니다.
🚀 오늘의 미션: 지금 당장 테스트해보기!
서랍 속에 잠들어 있는 안 쓰는 충전기나 장난감이 있다면 꺼내보세요.
내부를 분해해서 오늘 배운 은색 띠를 두른 정류 다이오드를 직접 찾아보는 것만으로도 훌륭한 실습이 됩니다!
