대학교 시절 LED를 반대로 꽂아 태워 먹었던 제 경험을 바탕으로, 다이오드 기호와 pn접합 원리, 그리고 교류를 직류로 바꾸는 정류작용까지 완벽하게 정리했습니다! 초보자도 이해하기 쉬운 반도체 다이오드 종류와 실전 테스터기 사용 꿀팁을 통해 전자회로 기초를 마스터해보세요.
대학교 1학년 시절 전자회로 첫 실습 시간이 생각납니다.
야심 차게 브레드보드에 부품을 꽂고 전원을 켰죠.
그런데 불이 들어와야 할 발광다이오드(LED)가 깜깜무소식이었습니다.
부품이 고장 난 줄 알고 몇 번이나 새것으로 교체했어요.
하지만 문제는 부품 불량이 아니었습니다.
제가 다이오드 기호의 방향을 반대로 꽂았던 거였죠.
아마 저처럼 처음 전자회로를 접하시는 분들이라면 한 번쯤 겪어보셨을 겁니다.
우리가 매일 쓰는 스마트폰 충전기부터 조명까지.
이 작은 반도체 다이오드가 없다면 아무것도 작동하지 않습니다.
그래서 오늘은 저의 뼈아픈(?) 실수 경험을 바탕으로!
다이오드의 모든 것을 쉽고 재미있게 파헤쳐 보려고 합니다.
💡 오늘의 핵심 포인트 1: 다이오드의 존재 이유
다이오드는 전기를 오직 한 방향으로만 흐르게 만드는 마법의 문지기입니다. 교류를 직류로 바꾸는 ‘정류작용’의 일등 공신이죠!
1. 다이오드란 도대체 무엇일까?
다이오드 원리를 한마디로 정의하면 ‘일방통행’입니다.
우리 동네 좁은 골목길에 있는 일방통행 표지판을 떠올려보세요.
자동차는 정해진 한 방향으로만 갈 수 있죠.
전기도 마찬가지입니다.
다이오드는 전기가 정방향으로 흐를 때는 문을 활짝 열어줍니다.
하지만 역방향으로 흐르려고 하면 문을 쾅 닫아버리죠.
이러한 특성 덕분에 회로가 역전류로 인해 타버리는 것을 막아줍니다.
실제로 제가 아두이노 모터를 연결할 때 이 다이오드를 빼먹었다가 보드를 날려 먹은 적이 있답니다.
그 이후로는 회로를 짤 때 다이오드부터 챙기는 습관이 생겼어요.
“다이오드는 전자회로의 밸브다. 물이 거꾸로 흐르지 않게 막아주는 체크 밸브처럼, 전자의 흐름을 완벽하게 통제한다.”
2. pn접합, 반도체의 신비로운 만남
그렇다면 다이오드는 어떻게 한쪽으로만 전기를 보낼까요?
그 비밀은 바로 pn접합에 숨어있습니다.
다이오드는 P형 반도체와 N형 반도체를 찰싹 붙여서 만듭니다.
P형은 전자가 부족한 ‘정공(구멍)’이 많은 동네고요.
N형은 전자가 남아도는 동네라고 생각하시면 됩니다.
이 두 동네가 만나면 접합부에 보이지 않는 장벽이 생깁니다.
순방향으로 전압을 걸어주면 이 장벽이 무너지면서 전기가 쫙 통합니다.
반대로 전압을 걸면 장벽이 더 두꺼워져서 전기가 꽉 막히게 되죠.
처음 학교에서 이 개념을 배울 때는 머리가 지끈거렸는데요.
자석의 N극과 S극이 밀고 당기는 걸 상상하니 이해가 쏙쏙 되더라고고요.
3. 스마트폰을 살리는 정류작용의 마법
다이오드의 가장 위대한 업적은 단연 정류작용입니다.
우리 집 콘센트에서 나오는 전기는 방향이 계속 바뀌는 교류(AC)입니다.
하지만 스마트폰, 노트북은 직류(DC)만 먹고 살죠.
만약 교류를 그대로 스마트폰에 꽂으면 어떻게 될까요?
상상만 해도 끔찍하지만 기기가 바로 고장 날 겁니다.
그래서 충전기 어댑터 안에는 다이오드가 옹기종기 모여있습니다.
이 반도체 다이오드들이 출렁거리는 교류를 평탄한 직류로 예쁘게 깎아줍니다.
제가 직접 오실로스코프로 교류 파형이 다이오드를 거쳐 직류로 변하는 걸 봤는데요.
파도치던 그래프가 반듯해지는 모습이 정말 신기했답니다.
| 비교 항목 | 교류 (AC) | 직류 (DC) |
|---|---|---|
| 전류 방향 | 주기적으로 바뀜 | 한 방향으로만 흐름 |
| 사용처 | 가정용 전원, 송전탑 | 배터리, 전자기기 회로 |
| 다이오드 역할 | 입력 (가공 전) | 출력 (정류작용 결과물) |

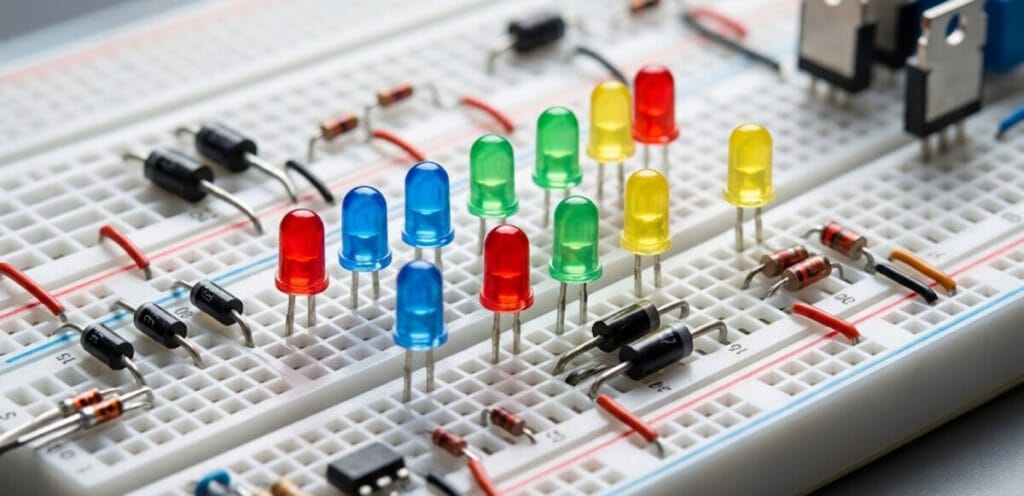

4. 알면 알수록 다양한 다이오드 종류
다이오드는 쓰임새에 따라 그 모양과 종류가 무궁무진합니다.
가장 대표적인 것이 우리가 매일 보는 발광다이오드(LED)입니다.
전기를 빛으로 바꿔주는 아주 기특한 녀석이죠.
예전에 방 분위기를 바꿔보려고 LED 스트립을 직접 설치한 적이 있는데요.
극성을 잘 맞춰 연결하니 환하게 빛나는 모습에 성취감이 엄청났습니다.

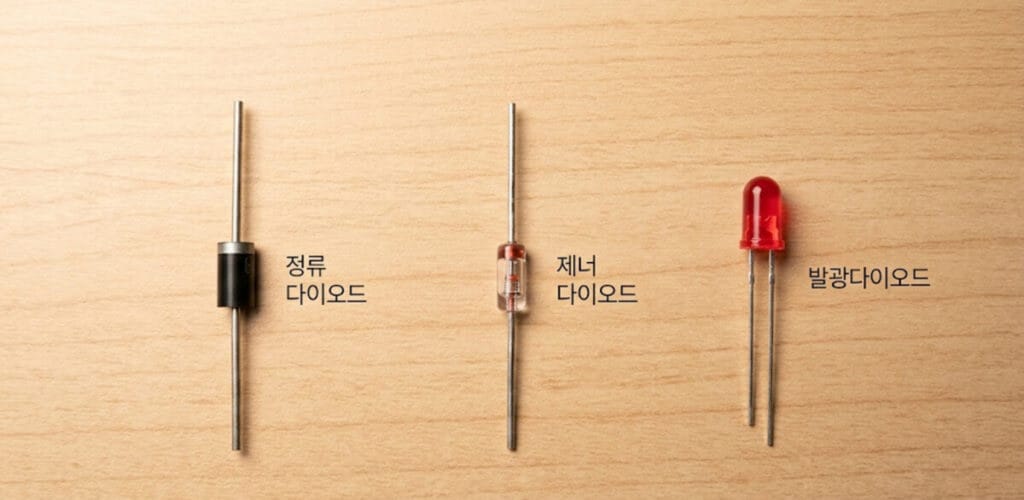

이 외에도 일정한 전압을 유지해 주는 제너 다이오드가 있고요.
반응 속도가 엄청나게 빠른 쇼트키 다이오드도 있습니다.
| 다이오드 종류 | 주요 특징 및 쓰임새 |
|---|---|
| 정류 다이오드 | 교류를 직류로 변환. 전원 공급 장치의 핵심 |
| 발광다이오드 (LED) | 전류가 흐르면 빛을 냄. 조명, 디스플레이 |
| 제너 다이오드 | 역방향으로 일정 전압 유지. 회로 보호용 |
5. 실전 가이드 & 자주 묻는 질문(FAQ)
제가 전자 공작을 취미로 하면서 가장 많이 받았던 질문들을 정리해 봤어요.
다이오드를 실생활에서 다룰 때 꼭 알아두면 좋은 꿀팁입니다.
✅ 다이오드 실전 사용 체크리스트
1. 다이오드 기호 확인하기: 띠가 있는 쪽이 음극(캐소드), 없는 쪽이 양극(애노드)입니다.
2. LED 다리 길이 보기: 긴 다리가 플러스(+), 짧은 다리가 마이너스(-)입니다.
3. 허용 전류 확인: 부품 스펙을 넘어선 전류를 흘리면 다이오드가 타버립니다.
4. 멀티테스터기의 ‘다이오드 모드’를 활용해 고장 여부를 미리 확인하세요.
Q. 다이오드를 반대로 연결하면 터지나요?
A. 일반적인 상황에서는 터지지 않고 그냥 전기가 안 통합니다.
하지만 역방향으로 버틸 수 있는 한계 전압(항복 전압)을 넘어서면 망가질 수 있어요.
Q. 다이오드 극성을 헷갈렸을 때 쉽게 찾는 법은요?
A. 부품 겉면에 은색 띠나 검은색 띠가 칠해진 쪽이 전기가 나가는 출구(마이너스)라고 외우시면 편합니다!
결론: 작은 부품이 만드는 거대한 세상
지금까지 다이오드 기호부터 pn접합, 정류작용까지 쭉 알아보았습니다.
손톱보다 작은 부품 하나가 전자 기기의 생명줄 역할을 한다는 게 놀랍지 않나요?
저도 처음엔 단순히 불 켜지는 LED 장난감 정도로만 생각했는데요.
이 작은 반도체 다이오드의 원리를 이해하고 나니 전자회로 전체가 눈에 들어오기 시작했습니다.
앞으로 기술이 발전할수록 더 작고 효율 좋은 다이오드 종류가 개발될 것입니다.
여러분의 일상 속 숨은 영웅인 다이오드!
혹시 고장 난 손전등이나 장난감이 있다면 과감하게 한 번 뜯어보세요.
그 안에 숨어있는 다이오드를 직접 찾아보는 것도 꽤 쏠쏠한 재미랍니다.
💡 오늘의 핵심 포인트 2: 실행해보기
문구점이나 다이소에서 파는 꼬마전구 세트로 아주 간단한 회로를 만들어보세요.
다이오드를 하나 중간에 끼워보고 극성을 바꿔보는 실험을 해보시면 오늘 배운 내용이 100% 이해되실 겁니다!
