책상 위로 뿌연 연기가 피어오르던 날의 아찔한 기억입니다.
컴퓨터 쿨링팬 속도를 조절해보겠다고 전선을 연결하던 중이었죠.
자신만만하게 전원 버튼을 딱 누르는 순간이었습니다.
‘팍’ 하는 스파크 소리와 함께 애지중지하던 팬이 타버렸습니다.
하지만 더 큰 문제는 원인을 몰라 며칠을 끙끙 앓았다는 겁니다.
나중에 고수님께 물어보니 역전류가 흘러서 모터가 죽은 거였어요.
그래서 회로 사이에 작은 방패 하나만 세워뒀어도 막을 수 있는 참사였습니다.
그 든든한 방패의 이름이 바로 오늘 파헤쳐 볼 ‘다이오드’입니다.
혹시 저처럼 전자 공작을 하다가 소중한 부품을 날려 먹은 적 있으신가요?
그렇다면 오늘 제가 풀어드리는 이야기에 꼭 집중해 주세요.
이 글 하나면 전자회로 필수품인 다이오드 원리를 완벽히 마스터할 수 있습니다.
초보자도 당장 써먹을 수 있는 꿀팁까지 아낌없이 대방출하겠습니다!
💡 오늘의 핵심 포인트 1: 다이오드는 회로의 일방통행 표지판!
전기를 오직 한 방향으로만 흐르게 통제하여 역전류로 인한 회로 고장을 완벽하게 막아주는 필수 보호 장치입니다.
1. 일방통행 골목길의 깐깐한 문지기
회로도에서 다이오드 기호를 보면 뾰족한 삼각형에 선이 하나 있습니다.
마치 ‘이쪽으로는 직진 가능, 저쪽으로는 절대 진입 금지!’라고 말하는 것 같죠.
실제로 반도체 다이오드의 가장 큰 임무는 전기의 방향을 통제하는 겁니다.
정방향으로 들어오는 착한 전기는 문을 활짝 열고 프리패스로 통과시켜 줍니다.
하지만 역방향으로 거슬러 오르는 얌체 전기는 칼같이 차단해 버리죠.
제가 쿨링팬을 태워 먹었던 것도 바로 이 깐깐한 문지기가 없었기 때문입니다.
전기가 거꾸로 흘러들어와서 모터 코일을 완전히 녹여버린 것이죠.
그래서 회로를 안전하게 보호하려면 펌프의 역류 방지 밸브처럼 꼭 달아줘야 해요.
⚡ 부품 겉면에서 힌트 찾기
실제 부품을 보면 검은색 원통 한쪽에 은색 띠가 둘러져 있습니다.
이 띠가 있는 쪽이 바로 전기가 빠져나가는 출구(마이너스)랍니다!
2. P형과 N형의 기막힌 밀당, pn접합
그렇다면 이 작은 부품 안에서는 대체 무슨 마법이 일어나고 있는 걸까요?
정답은 바로 pn접합이라는 반도체의 신비로운 구조 속에 숨어있습니다.

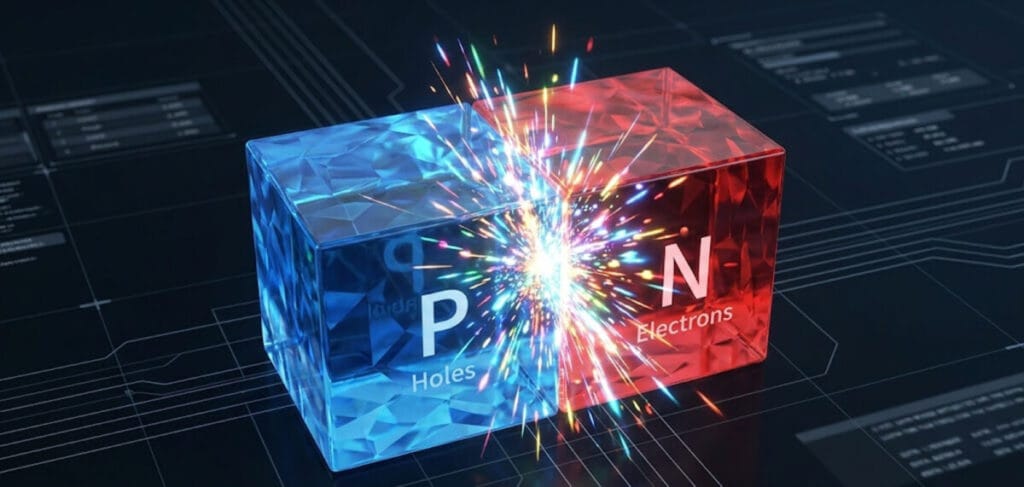

P형 반도체는 전자가 부족해서 텅 빈 구멍(정공)이 아주 많은 동네입니다.
반대로 N형 반도체는 전자가 너무 많아서 바글바글 북적거리는 동네죠.
이 두 동네를 딱 붙여놓으면 가운데에 보이지 않는 두꺼운 장벽이 하나 생깁니다.
우리가 순방향으로 전기를 팍 밀어주면 이 장벽이 스르르 무너지게 됩니다.
그래서 전자들이 신나게 다리를 건너며 전기가 시원하게 통하는 원리예요.
하지만 반대 방향으로 전기를 당기면 장벽이 철옹성처럼 두꺼워집니다.
당연히 전자는 한 발짝도 넘어갈 수 없게 꽉 막히게 되는 것이죠.
3. 교류를 직류로 길들이는 정류작용
다이오드가 가진 또 하나의 엄청난 필살기는 바로 정류작용입니다.
우리 집 벽 콘센트에서 콸콸 쏟아지는 전기는 플러스 마이너스가 요동치는 교류(AC)입니다.
그런데 스마트폰이나 노트북은 얌전하고 일정한 직류(DC) 전기만 먹고 살거든요.
만약 거친 교류를 기기에 그대로 꽂아버리면 부품들이 펑크 나고 다 터져버릴 겁니다.
그래서 우리가 매일 쓰는 충전기 어댑터 안에는 다이오드들이 조를 짜서 대기하고 있어요.
이 녀석들이 힘을 합쳐 출렁이는 교류 파도를 반듯한 직류 직선으로 예쁘게 다듬어줍니다.
제가 예전에 고장 난 어댑터를 분해해 봤을 때, 4개의 다이오드가 브리지 형태로 엮여있는 걸 직접 봤는데요.
그 작은 부품들이 매일 내 스마트폰을 살리고 있었다고 생각하니 정말 기특했습니다.
| 전기 종류 | 특징 및 파형 형태 | 다이오드의 역할 |
|---|---|---|
| 교류 (AC) | 방향이 계속 바뀜 (물결 파동 형태) | 다듬어지기 전의 위험한 원석 상태 |
| 직류 (DC) | 한 방향으로만 흐름 (반듯한 직선 형태) | 정류작용을 거쳐 안전해진 보석 상태 |
4. 팔방미인 다이오드 종류 총정리

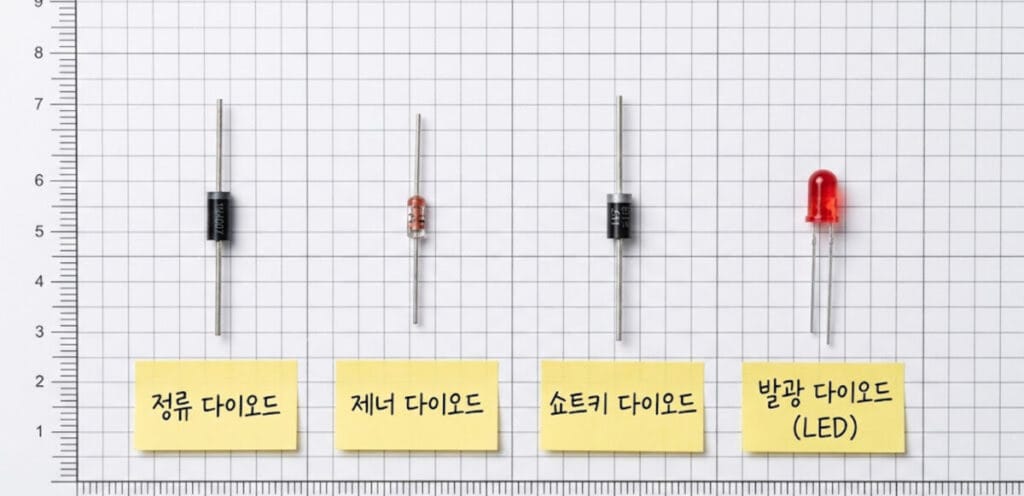

전자회로의 감초답게 다이오드 종류는 정말 다양하고 각자의 개성도 뚜렷합니다.
가장 우리에게 친숙한 건 전기를 화려한 빛으로 바꿔주는 발광다이오드(LED)죠.
그리고 앞서 길게 설명해 드린 듬직한 기본기, 정류 다이오드가 있습니다.
또한, 회로에 갑자기 번개 같은 과전압이 칠 때 스스로 전압을 흡수하는 제너 다이오드도 있어요.
마치 건물의 피뢰침처럼 메인 칩셋을 지켜주는 아주 고마운 보호막입니다.
제가 미니카 모터를 개조할 때 즐겨 썼던 쇼트키 다이오드라는 녀석도 기억에 남네요.
이 친구는 켜지고 꺼지는 반응 속도가 엄청 빨라서 고주파 고속 회로에 안성맞춤이랍니다.
| 부품 이름 | 주요 특기 및 활약하는 곳 |
|---|---|
| 발광다이오드 (LED) | 전기를 빛 에너지로 뿜어냄. 모니터, 전등, 신호등 |
| 제너 다이오드 | 특정 전압을 넘으면 문을 열어줌. 정밀 회로 보호용 |
| 쇼트키 다이오드 | 눈 깜짝할 새 스위칭. 전압 손실이 적어 고효율 회로에 쓰임 |
5. 초보자 필독! 불량 판별과 실전 가이드
이론을 아무리 빠삭하게 외워도 내 손으로 직접 못 고치면 너무 억울하잖아요?
다이오드를 이것저것 만지다 보면 이게 정상인지 이미 타버린 불량인지 헷갈릴 때가 정말 많습니다.
그럴 땐 묻지도 따지지도 말고 서랍 속에 있는 멀티테스터기를 딱 꺼내주세요.
🚨 테스터기로 10초 만에 불량 잡아내기
1. 테스터기 다이얼을 삼각형에 화살표가 있는 ‘다이오드 모드’로 돌려주세요.
2. 빨간 리드봉을 양극(띠 없는 곳)에, 검은 리드봉을 음극(은색 띠)에 콕 대봅니다.
3. 화면에 0.5 ~ 0.7V 정도의 숫자가 뜨면 아직 쌩쌩한 정상입니다!
4. 만약 ‘0L’ (아예 끊어짐)이 뜨거나 삐~ 소리와 함께 ‘0.00’이 뜨면 사망 판정입니다.
제가 초보 시절에 겪었던 황당한 에피소드가 하나 더 있는데요.
LED 다리 길이가 긴 쪽이 플러스라는 말만 듣고 디자인상 다리를 똑같이 잘라버린 적이 있습니다.
나중에 극성을 못 찾아서 부품 10개를 몽땅 버려야만 했죠.

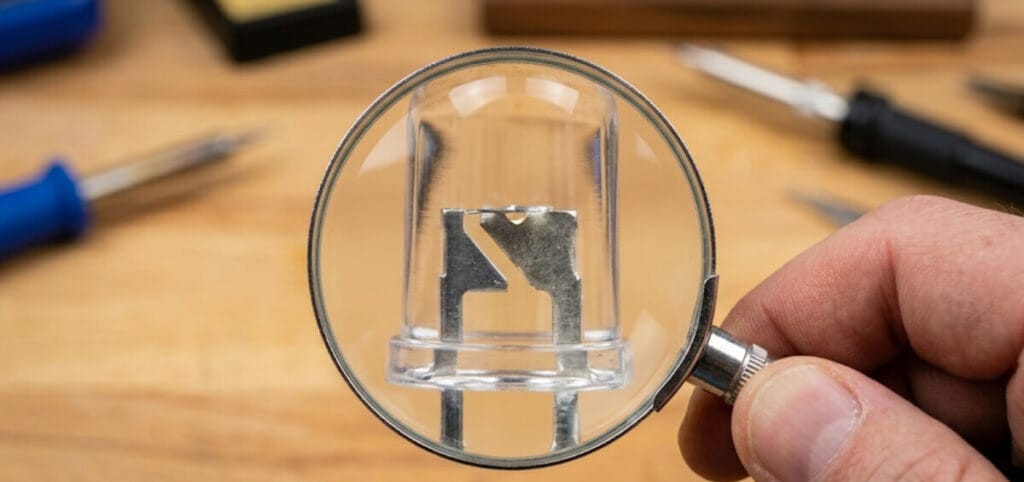

하지만 LED 내부의 투명한 렌즈 안쪽을 자세히 보면, 크기가 넓적하고 큰 금속판이 마이너스(-)랍니다.
이 꿀팁만 아셔도 저 같은 억울한 낭비는 절대 안 하실 겁니다.
결론: 작지만 위대한 회로의 수호신
지금까지 전자회로의 든든한 방패막이, 다이오드에 대해 샅샅이 파헤쳐 보았습니다.
단순히 전기를 막고 보내는 역할을 넘어, 우리 삶을 편리하게 지켜주는 핵심 부품이죠.
처음엔 기호도 헷갈리고 종류도 많아서 벽처럼 느껴지실 수 있습니다.
하지만 오늘 배운 일방통행의 원칙과 정류작용 개념만 기억하신다면 이미 절반은 성공하신 겁니다.
전자 공작은 책상에 앉아 눈으로 읽는 것보다 직접 빵판에 꽂아보고 태워(?) 보면서 배우는 게 제일 빠르더라고요.
여러분도 두려워하지 말고 작은 LED 하나부터 건전지에 직접 연결해 보며 재미를 느껴보시길 바랍니다.
앞으로 더 발전할 반도체 기술 속에서, 다이오드는 작지만 강력한 힘으로 우리 곁에 남을 것입니다.
🚀 실전 행동 미션: 버리기 전에 분해해 보자!
집에 고장 나서 버릴 예정인 장난감이나 구형 어댑터가 있나요?
쓰레기통에 넣기 전에 드라이버로 한번 열어서, 기판 속에 꼭꼭 숨어있는 다이오드를 직접 찾아보세요. 살아있는 최고의 실습 교재가 될 겁니다!
