10분 만에 이해하는 하이케이 절연막! (누설 전류 잡는 마법의 신소재)

스마트폰 배터리 광탈과 발열의 주범인 반도체 ‘누설 전류’를 막는 마법의 신소재, 하이케이 절연막의 원리를 완벽 분석했습니다. 터널링 현상 극복 과정부터 삼성전자 초격차 기술인 HKMG(메탈 게이트) 공정까지 전공자와 투자자 모두 10분 만에 마스터할 수 있습니다.

오늘의 핵심 미리보기

스마트폰 배터리가 살살 녹고 발열이 심해지는 이유!
바로 반도체 내부의 누설 전류 때문입니다.
이 골칫거리를 마법처럼 막아주는 신소재 하이케이(High-K)와
삼성전자가 자랑하는 HKMG 공정의 완벽한 원리를
출퇴근길 10분 만에 가장 쉽게 이해시켜 드립니다!

스마트폰으로 고사양 모바일 게임을 돌리다 보면 폰 뒷면이 금방 손난로처럼 뜨거워지는 경험 다들 있으시죠?

배터리까지 1%씩 뚝뚝 떨어지면 정말 스트레스를 받습니다.

도대체 왜 이렇게 열이 나고 전기가 닳는 것일까요?

저도 대학교에서 반도체 공학을 처음 공부할 때 이 문제의 원인인 ‘누설 전류’의 개념이 참 어려웠습니다.

눈에 보이지도 않는 전자들이 자기들 맘대로 벽을 뚫고 지나간다는 양자역학적 설명 때문이었죠.

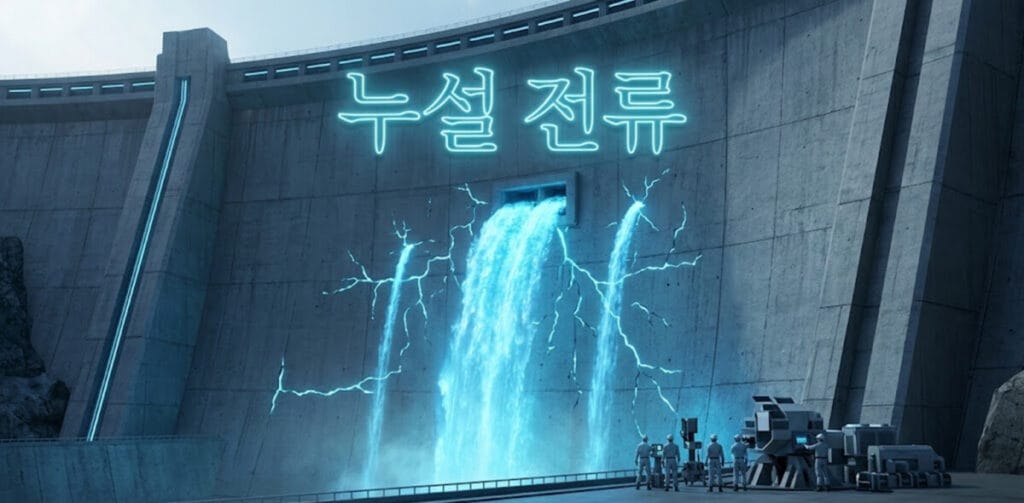

그런데 이 현상을 댐에서 물이 새는 것에 비유하니 너무나도 쉽고 명쾌하게 이해가 가더라고요.

그리고 이 새는 물을 완벽하게 틀어막아주는 구원투수가 바로 오늘 우리가 알아볼 핵심 신소재입니다.

그래서 오늘은 취준생 여러분의 전공 면접 대비는 물론, 반도체 투자자분들의 산업 이해도를 200% 끌어올려 줄

최고급 반도체 하이케이 기술에 대해 파헤쳐보겠습니다.

지금부터 저와 함께 나노미터 단위의 마법 속으로 들어가 보시죠!

1. 하이케이(High-K), 대체 무슨 뜻일까요?

가장 먼저 이 외계어 같은 단어의 뜻부터 쪼개보겠습니다.

여기서 K는 유전율(Dielectric Constant)이라는 상수입니다.

어떤 물질이 전기를 얼마나 잘 보관하는지 나타내는 수치죠.

쉽게 말해 전기를 머금고 있는 ‘스펀지의 용량’입니다.

앞에 하이(High)가 붙었으니, 전기를 엄청나게 잘 저장하는 고성능 스펀지 물질이라고 이해하시면 완벽합니다.

반도체의 트랜지스터 안에는 전기를 껐다 켰다 하는 스위치 역할을 위해 ‘게이트(Gate)’라는 문이 있습니다.

이 문 아래에는 전기가 맘대로 흐르지 못하게 막아주는 얇은 절연막이 반드시 깔려 있어야만 합니다.

과거에는 주변에서 흔히 구하고 다루기 쉬운 실리콘(SiO2)을 이 절연막의 재료로 널리 사용했습니다.

수십 년 동안 반도체 산업을 지탱해 온 훌륭한 재료였죠.

💡 핵심 쏙쏙 상식

절연막은 전기가 흐르지 않는 ‘부도체’여야 합니다.
필요할 때만 전기를 모아두고 평소에는 흐름을 막는
아주 튼튼한 방수벽 역할을 수행해야 하기 때문입니다!

2. 반도체 미세화의 치명적 함정, 누설 전류

하지만 반도체 칩의 크기가 갈수록 작아지면서 실리콘 절연막은 엄청난 물리적 한계에 부딪혔습니다.

건물을 작게 지으려다 보니 벽 두께도 얇아진 것입니다.

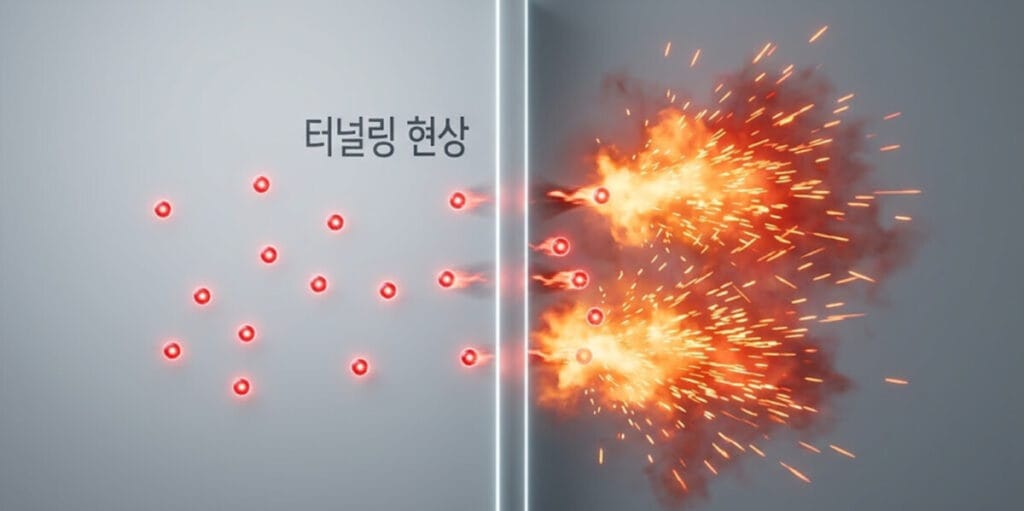

벽(절연막)이 원자 몇 개 두께 수준으로 너무 얇아지니까, 전자들이 벽을 그냥 통과해버리는 기현상이 발생했습니다.

이것을 전문 용어로 터널링(Tunneling) 효과라고 부릅니다.

이렇게 전기가 시도 때도 없이 새어나가는 현상이 바로 스마트폰 발열의 주범인 ‘누설 전류’입니다.

수도꼭지를 잠갔는데도 물이 줄줄 새고 있으니 당연히 배터리도 광탈할 수밖에 없는 노릇이죠.

그래서 엔지니어들은 벽을 다시 두껍게 만들고 싶었지만, 그러면 전기를 모으는 성능(정전용량)이 떨어져서

반도체 스위치가 제대로 작동하지 않는 진퇴양난에 빠졌습니다.

3. 얇지만 튼튼한 마법의 방패, High-K 등장

이 난관을 타개하기 위해 전 세계 천재들이 모여 새로운 성질을 가진 신소재를 발굴해 냈습니다.

그것이 바로 하이케이(High-K) 절연막입니다.

“High-K 물질은 기존 실리콘보다 유전율이 훨씬 높습니다.
따라서 물리적으로 두께를 두껍게 유지하면서도,
전기적 성능은 얇은 실리콘과 똑같이 낼 수 있습니다.”
– 반도체 재료 공학 논문 인용 –

즉, 전기를 모으는 성능은 짱짱하게 유지하면서 벽의 두께를 물리적으로 빵빵하게 키울 수 있게 된 것입니다.

벽이 두꺼워졌으니 당연히 전자들이 뚫고 지나가는 누설 전류 현상도 거짓말처럼 완벽하게 사라졌죠.

주로 하프늄(Hf)이나 지르코늄(Zr) 같은 희귀한 금속 화합물들이 이 마법의 재료로 사용됩니다.

이 발견 덕분에 인류는 반도체 초미세화의 한계를 극복하고 지금의 최첨단 AI 시대를 맞이할 수 있었습니다.

4. 삼성전자의 필살기, HKMG 공정 완벽 해부

자, 절연막을 튼튼한 신소재로 바꿨으니 다 해결됐을까요?

아쉽게도 반도체 세상은 그렇게 호락호락하지 않습니다.

절연막 위에 덮는 ‘문(Gate)’의 재질이 또 말썽을 부렸습니다.

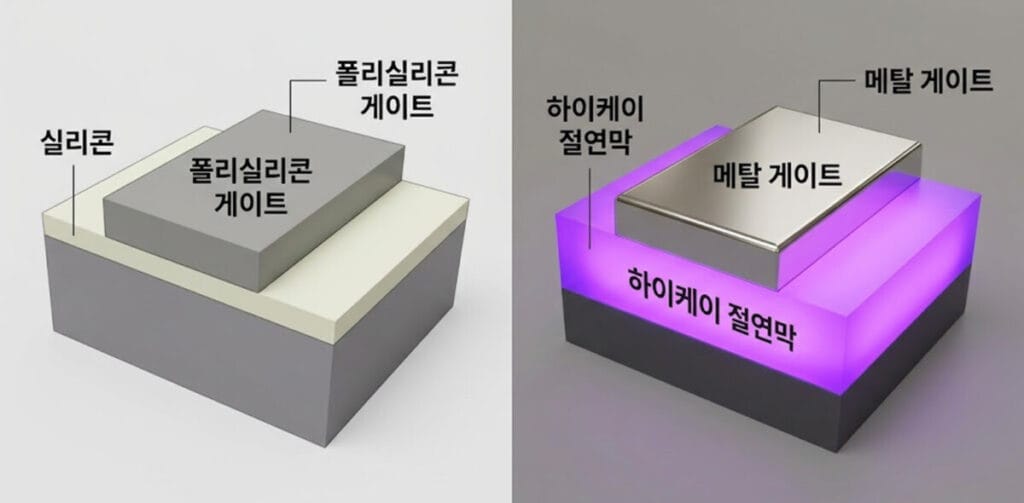

기존에는 이 문을 ‘폴리실리콘’이라는 재질로 만들었는데, 이 녀석이 새로운 하이케이 절연막과 성격이 안 맞아서

서로 반응을 제대로 안 하고 성능을 깎아 먹은 것입니다.

그래서 절연막 위를 덮는 문짝의 재질마저 전기가 가장 잘 통하는 ‘금속(Metal)’으로 통째로 바꿨습니다.

이 두 가지 엄청난 변화를 합쳐서 부르는 이름이 바로 HKMG (High-K Metal Gate) 공정입니다!

삼성전자는 이 초고난도 기술을 시스템 반도체는 물론, 최근에는 메모리 반도체인 초고속 D램에도 적용하며

경쟁사들을 압도하는 엄청난 수율과 성능을 뽐내고 있습니다.

이것이 삼성이 HKMG에 그토록 열광하는 진짜 이유입니다.

5. 전구체, ALD와 하이케이의 운명적 만남

지금까지 제 글을 쭉 읽어오신 독자분들이라면 여기서 한 가지 날카로운 의문이 드셔야 정상입니다.

“저렇게 좋은 금속 소재를 웨이퍼 위에 어떻게 바르지?”

네, 맞습니다! 바로 앞서 배웠던 기술들이 총동원됩니다.

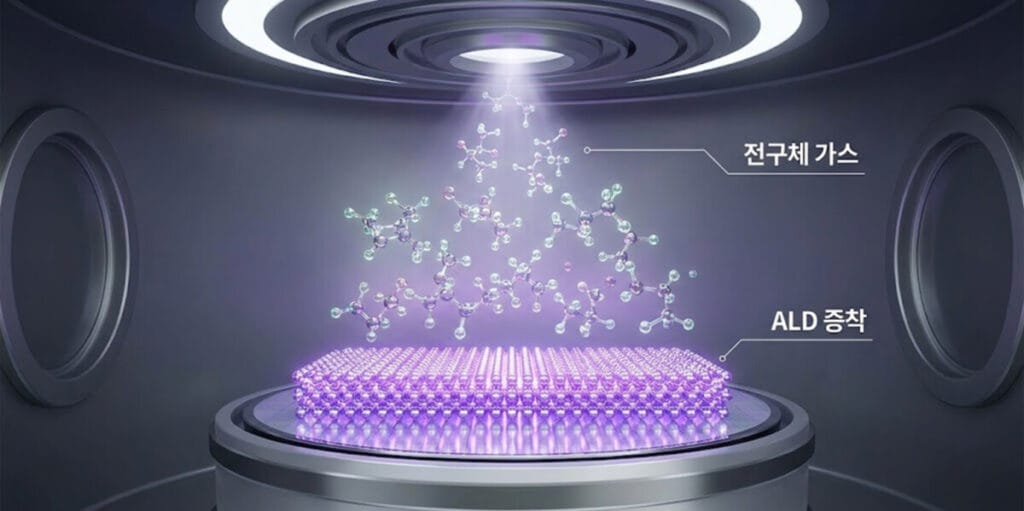

하이케이 성분을 품고 있는 아주 훌륭한 전구체를 찾아서, 원자층 하나하나를 정밀하게 쌓아 올리는

ALD 공정 장비를 이용해 웨이퍼 위에 증착하는 것입니다.

이 세 가지 개념은 절대 떨어질 수 없는 삼위일체입니다.

반도체가 작아질수록 하이케이 소재의 수요가 늘고, 이를 얇게 바르기 위해 ALD 장비 수요가 폭발하며,

그 장비에 들어갈 전구체 매출이 우상향하는 구조입니다.

📋 취준생 & 투자자 필수 체크리스트

• 누설 전류(터널링)와 절연막 두께의 상관관계 암기하기
• High-K 물질이 정전용량을 어떻게 유지하는지 설명하기
• HKMG에서 게이트 재질이 메탈로 바뀐 이유 이해하기
• 하이케이 소재를 국산화하여 납품하는 관련주 찾아보기

결론: 초미세 시대, 절대 무너지지 않는 방벽

지금까지 반도체 발열과 누설 전류를 완벽하게 막아주는 하이케이(High-K)와 HKMG 공정에 대해 알아보았습니다.

처음엔 K라는 수학 상수 때문에 머리가 아팠지만, 새는 물을 막아주는 튼튼한 댐으로 생각하니 아주 쉽죠?

앞으로 GAA(Gate-All-Around) 구조가 도입되고 2나노, 1나노를 향한 극한의 미세화 경쟁이 지속될수록,

이 신소재를 얼마나 더 정밀하고 완벽하게 다루느냐가 글로벌 파운드리 1등을 차지하는 핵심 열쇠가 될 것입니다.

오늘 다룬 이 내용만 완벽하게 자신의 언어로 숙지하셔도, 반도체 기업 면접관의 까다로운 꼬리물기 질문이나

증권사 리포트의 어려운 분석글이 두렵지 않으실 겁니다.

혹시라도 ALD 공정이나 전구체와의 연결 고리가 아직 명확하게 이해가 안 가시는 분들이 있다면,

언제든지 제 블로그의 이전 글을 참고하시거나 아래 댓글로 편하게 질문 남겨주시기 바랍니다!

여러분의 열정적인 반도체 스터디를 진심으로 응원합니다.

📌 3줄 전공 핵심 요약

1. 초미세화로 절연막이 얇아져 전기가 새는 누설 전류가 발생했다.
2. 두께를 키워도 성능이 유지되는 하이케이(High-K) 신소재로 이를 해결했다.
3. 삼성전자는 이 소재에 금속 문짝을 더한 HKMG 공정으로 초격차를 유지 중이다!
