초보자도 10분 만에 이해하는 반도체 다이오드 종류 💡

전자공학 초보 시절 제가 직접 겪었던 시행착오를 바탕으로, 정류 다이오드부터 LED, 제너, 쇼트키, 포토다이오드까지 핵심 5가지 다이오드 종류를 완벽 정리했습니다. 각 부품의 특징과 실전 선택 가이드, 그리고 전압 강하와 반응 속도 차이를 10분 만에 이해할 수 있도록 쉽게 풀어냈으니 전자회로 입문자라면 꼭 확인해 보세요!

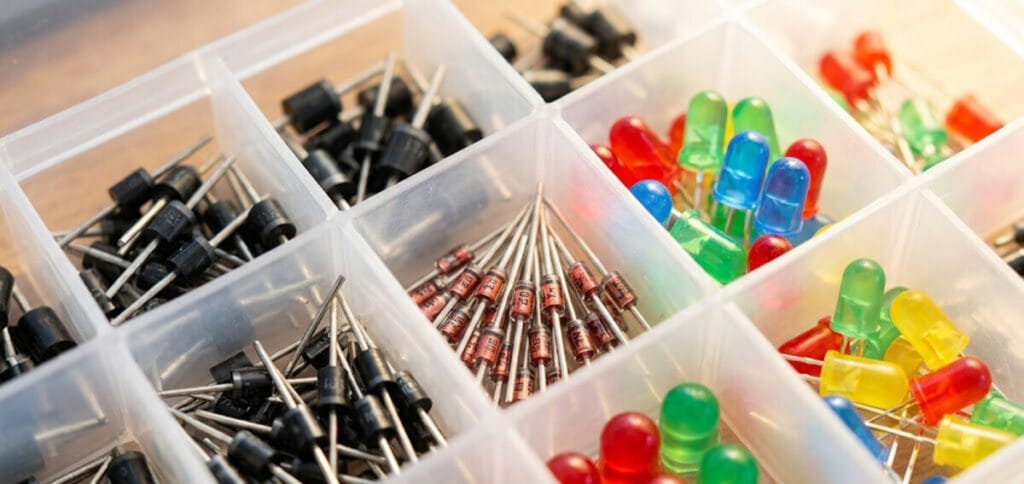

처음 아두이노 스타터 키트를 샀던 날을 잊지 못해요.

상자를 열자마자 저를 반긴 건 이름도 모를 수십 개의 부품이었죠.

그중에서도 검은색, 투명한 색, 빨간색 등등…

모양은 비슷한데 이름은 다 ‘다이오드’라고 적혀 있더라고요.

“아니, 그냥 전기를 한 방향으로만 보내는 거라며? 왜 이렇게 종류가 많아?”

당시엔 정말 머리가 터질 것 같았습니다.

하지만 걱정 마세요!

저처럼 헤매지 않도록, 오늘 딱 10분 만에 정복할 수 있게 정리해 드릴게요.

실제로 제가 회로를 태워 먹으며(?) 배운 생생한 노하우도 가득 담았습니다.

이 글을 다 읽고 나면, 여러분도 전문가처럼 다이오드를 골라 쓰게 될 거예요.

🧐 왜 다이오드 종류를 알아야 할까?
용도에 맞지 않는 다이오드를 쓰면 회로가 작동하지 않거나, 심한 경우 소중한 메인보드가 ‘펑’ 하고 터질 수 있기 때문입니다!

1. 가장 기본! 정류 다이오드 (Rectifier Diode)

우리가 가장 흔하게 보는 검은색 몸통에 은색 띠가 둘러진 녀석입니다.

이 친구의 전공은 ‘길 막기’와 ‘길 터주기’예요.

교류를 직류로 바꿔주는 정류작용의 주인공이죠.

제가 처음 자작 충전기를 만들 때 이 다이오드를 사용했는데요.

방향을 반대로 꽂았다가 전기가 아예 안 들어와서 한참을 고생했습니다.

은색 띠가 있는 쪽이 전기가 나가는 ‘출구’라는 것만 기억해도 절반은 성공입니다.

💡 실전 꿀팁!
정류 다이오드는 높은 전압과 전류를 견디는 힘이 강해요.

그래서 주로 전원 공급 장치 입구에서 문지기 역할을 수행한답니다.

2. 빛나는 스타! 발광다이오드 (LED)

말해 뭐해, 다이오드계의 연예인 발광다이오드(LED)입니다.

전기를 빛으로 바꿔주는 고마운 친구죠.

요즘은 조명, TV, 신호등까지 안 쓰이는 곳이 없어요.

저도 크리스마스 때 LED를 수십 개 연결해서 무드등을 만들었는데요.

LED는 일반 다이오드보다 전압에 훨씬 예민해요.

저항 없이 그냥 연결했다가 순식간에 ‘번쩍’ 하고 타버리는 걸 직접 목격했습니다.

여러분은 꼭 적절한 저항과 함께 사용하세요!

3. 일정한 전압의 수호자, 제너 다이오드

이 친구는 조금 독특한 성격을 가지고 있습니다.

보통 다이오드는 역방향으로 전기가 흐르는 걸 죽어라 막잖아요?

그런데 제너 다이오드는 특정 전압 이상이 되면 역방향으로 전기를 흘려보냅니다.

잉? 그게 왜 필요한 거냐고요?

바로 회로의 전압을 일정하게 유지하기 위해서예요.

갑자기 과전압이 들어올 때, 자기가 희생해서 전압을 깎아주는 보호막 역할을 하죠.

마치 댐의 수문이 일정 수위가 넘으면 물을 방류하는 것과 비슷합니다.

“제너 다이오드는 전자회로의 안전벨트다. 예상치 못한 충격(전압 상승)으로부터 부품을 안전하게 지켜준다.”

4. 초스피드 반응! 쇼트키 다이오드

컴퓨터처럼 아주 빠른 동작이 필요한 곳엔 쇼트키 다이오드가 쓰입니다.

일반 다이오드보다 켜지고 꺼지는 속도가 압도적으로 빨라요.

게다가 전기를 통과시킬 때 뺏어가는 전압(전압 강하)도 훨씬 적습니다.

효율이 좋다는 뜻이죠.

고속 통신 장비를 만질 때 이 쇼트키 다이오드의 진가가 드러납니다.

다만, 열에 좀 약하다는 단점이 있어서 방열에 신경을 써줘야 하더라고요.

특성	일반 다이오드	쇼트키 다이오드
반응 속도	보통	매우 빠름
전압 손실	약 0.7V	약 0.2~0.3V

5. 빛을 감지하는 눈, 포토다이오드

마지막으로 소개할 친구는 LED와 정반대 일을 하는 포토다이오드입니다.

빛을 받으면 전기를 만들어내거나 흐름을 조절해요.

리모컨 수신부나 자동 센서 조명에 꼭 들어가는 핵심 부품이죠.

제가 스마트폰 밝기 자동 조절 기능을 공부할 때 이 포토다이오드의 원리를 보고 무릎을 탁 쳤습니다.

세상에 쓸모없는 다이오드는 정말 하나도 없더라고요.

✅ 초보자를 위한 다이오드 선택 가이드

1. 가정용 전원 연결? 일반 정류 다이오드(1N4007 등)를 쓰세요.
2. 예쁜 표시등이 필요해? LED가 정답입니다.
3. 정밀 기기를 보호하고 싶어? 제너 다이오드를 병렬로 연결하세요.
4. 배터리 효율이 중요해? 전압 손실이 적은 쇼트키 다이오드를 추천합니다.

결론: 내 회로에 딱 맞는 다이오드 찾기

자, 이제 다이오드 종류들이 조금 눈에 들어오시나요?

처음엔 다 똑같아 보여도, 각자 맡은 역할이 뚜렷한 아주 매력적인 부품들이에요.

무조건 비싸거나 성능 좋은 걸 쓰기보다, 내 회로에 꼭 필요한 친구를 고르는 게 실력입니다.

저도 처음엔 많이 태워 먹고 실수도 잦았지만,

그 과정이 있었기에 지금은 부품만 봐도 어떤 역할을 할지 감이 온답니다.

여러분도 두려워하지 말고 오늘 배운 내용을 토대로 직접 회로를 구성해 보세요.

작은 다이오드 하나가 여러분의 작품을 훨씬 완성도 있게 만들어줄 겁니다!

📢 다음 포스팅 예고
다음 시간에는 이 다이오드들을 활용해서 실제로 ‘스마트폰 보조 배터리 보호 회로’를 직접 만들어보는 실습을 준비할게요. 기대해 주세요!
