반도체 3D 낸드플래시 고단화 경쟁이 300단을 넘어 1000단을 향해 가면서 좁고 깊게 구멍을 뚫는 식각 공정의 난이도가 극악으로 치솟았습니다. 수율 저하를 막고 반도체 미세공정 속도를 획기적으로 높일 구원투수, ‘극저온 식각’ 기술과 장비 시장의 패권을 쉽고 완벽하게 정리해 드립니다!
💡 시작하며: 반도체 아파트, 더 이상 높이 올릴 수 없다면?
“더 이상 낸드플래시 아파트 층수를 올릴 수가 없어요. 구멍 뚫다가 기둥이 다 무너집니다.”
얼마 전 반도체 업계에서 일하는 지인과 밥을 먹는데, 한숨을 푹푹 쉬면서 이런 이야기를 하더라고요.
무슨 일이냐고 물어보니 바로 3D 낸드플래시 제조 이야기였습니다.
과거에는 이 반도체 아파트를 100층까지만 지어도 대단하다고 세상이 박수를 쳤죠.
하지만 이제는 300단을 훌쩍 넘어 400층, 나아가 1000층을 쌓아야 살아남는 시대가 왔습니다.
층수가 이토록 높아지면 데이터를 주고받을 엘리베이터 통로를 수직으로 한 번에 뚫어야 하잖아요?
그런데 좁고 아주 깊은 구멍을 뚫는 반도체 식각 공정이 물리적인 한계에 부딪혔습니다.
구멍이 중간에 휘어지거나 항아리처럼 옆으로 퍼지는 불량이 속출하면서 수율이 곤두박질친 거죠.
그래서 전 세계 반도체 시장이 하나의 마법 같은 신기술에 목숨을 걸고 있습니다.
영하 70도의 극한 환경에서 식각을 진행하는 극저온 식각이 바로 그 주인공입니다.
오늘은 복잡하고 머리 아픈 공학 용어 다 빼고, 이 차가운 기술이 왜 반도체 판도를 통째로 바꿀 수밖에 없는지 아주 쉽게 파헤쳐 볼게요!
1. 고종횡비(HAR) 식각, 대체 왜 이렇게 어려울까?
현재 글로벌 시장을 선도하는 삼성전자 SK하이닉스 모두 고단수 낸드 개발에 사활을 걸고 있죠.
여기서 가장 큰 문제는 층수를 높일수록 구멍을 뚫는 비율, 즉 종횡비(Aspect Ratio)가 기형적으로 커진다는 겁니다.
쉽게 비유해 볼까요?
바늘구멍 같은 좁은 넓이로 아파트 100층 높이까지 수직으로 터널을 뚫는다고 상상해 보세요.
조금만 바람이 불거나 힘을 잘못 주면 구멍이 삐뚤어지겠죠?
반도체에서는 이것을 HAR(고종횡비) 공정이라고 부릅니다.
기존 방식에서는 플라즈마 가스를 쏴서 웨이퍼 표면을 깎아냈습니다.
그런데 구멍이 너무 깊어지다 보니 가스가 바닥까지 제대로 도달하지 못하는 현상이 발생합니다.

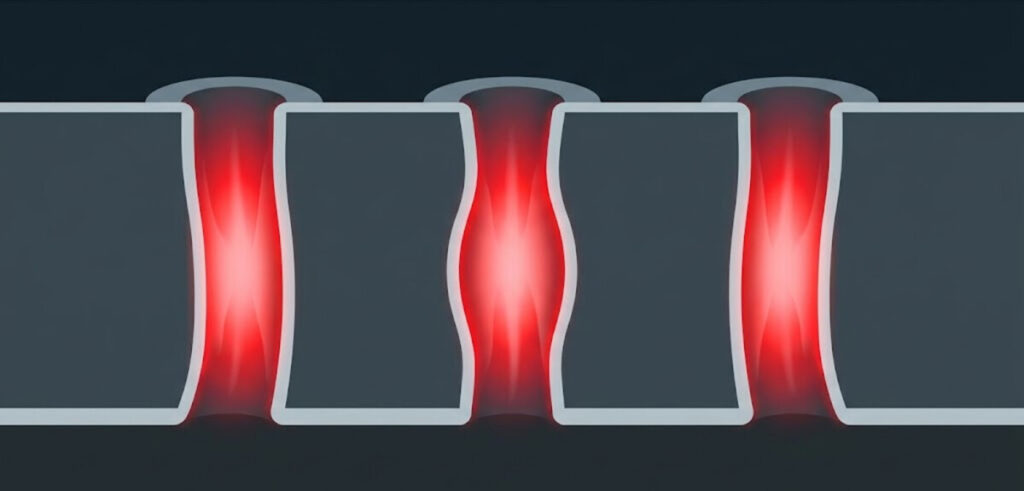

가스가 중간 벽면에 부딪히면서 구멍 옆면이 볼록하게 파이는 ‘보잉(Bowing)’ 불량도 심각하고요.
결국 깎아야 할 바닥은 안 깎이고 애먼 벽만 깎아 먹으면서 반도체 칩이 쓰레기통으로 직행하게 됩니다.
2. 영하 70도의 기적, 극저온 식각의 마법
그래서 천재적인 엔지니어들이 발상의 전환을 했습니다.
“웨이퍼 온도를 엄청나게 차갑게 얼려버리면 어떨까?”
이것이 바로 극저온 식각의 출발점입니다.
웨이퍼의 온도를 무려 영하 70도(Cryo) 수준으로 뚝 떨어뜨린 상태에서 식각 가스(HF 등)를 주입하는 거죠.
이렇게 온도를 극단적으로 낮추면 정말 놀라운 화학적 마법이 일어납니다.
기체 상태였던 식각 가스가 차가운 웨이퍼에 닿자마자 보호막처럼 벽면에 살얼음(폴리머)을 형성합니다.
이 튼튼한 얼음 보호막 덕분에 구멍 옆면이 원치 않게 깎여나가는 것을 완벽하게 막아주는 거죠.
대신 플라즈마 이온이 수직으로 강하게 때리는 바닥 부분만 집중적으로 파고들게 됩니다.
게다가 이 방식은 기존보다 구멍을 뚫는 속도(Etch Rate)를 무려 3배 이상 끌어올릴 수 있습니다.
불량은 줄이고 생산 속도는 높인다니, 제조사 입장에서는 그야말로 꿈의 기술이 아닐 수 없죠!
| 비교 항목 | 기존 상온 식각 | 극저온 식각 (Cryo) |
|---|---|---|
| 웨이퍼 온도 | 0도 ~ 60도 | -70도 이하 |
| 측면 보호막 | 불안정 (보잉 발생) | 견고한 보호막 형성 |
| 식각 속도 | 상대적 느림 | 약 3배 이상 빠름 |
3. 장비 시장의 지각변동: 도쿄일렉트론(TEL) vs 램리서치
이 엄청난 기술을 구현하려면 당연히 장비가 필요하겠죠?
현재 글로벌 식각 장비 시장은 소수의 기업이 독점하고 있습니다.
그중에서도 절대 강자는 미국의 램리서치 식각 장비였습니다.
하지만 최근 일본의 도쿄일렉트론 (TEL)이 극저온 장비를 들고나오면서 판을 크게 흔들고 있습니다.
TEL은 영하 70도를 유지할 수 있는 혁신적인 장비를 가장 먼저 선보이며 삼성전자의 차세대 공정에 테스트를 진행 중입니다.
이 장비 하나가 무려 수백억 원을 호가하지만, 불량률을 낮춰 건질 수 있는 칩의 개수를 생각하면 기업들은 지갑을 열 수밖에 없죠.
물론 기존 1위인 램리서치도 가만히 당하고만 있지는 않습니다.
오랜 기간 축적된 데이터를 바탕으로 자신들만의 극저온 솔루션을 빠르게 고도화하며 방어전을 펼치고 있죠.
이 두 거인의 치열한 패권 다툼은 향후 반도체 미세공정 시장에서 가장 흥미로운 관전 포인트입니다.
4. 수율 혁명, 삼성과 SK하이닉스의 진짜 속내
그렇다면 반도체를 직접 만드는 제조사들의 입장은 어떨까요?
앞서 말씀드렸듯 삼성전자 SK하이닉스는 400단을 넘어서는 V9, V10 낸드를 준비하고 있습니다.
메모리 반도체는 결국 원가 절감 싸움입니다.
하나의 웨이퍼에서 정상적인 칩을 얼마나 많이 뽑아내느냐(수율)가 회사의 분기 영업이익 조 단위를 결정짓습니다.
과거에는 100단씩 두 번을 뚫어서 이어 붙이는 ‘더블 스택’ 방식을 썼습니다.
하지만 극저온 기술을 쓰면 한 번에 뻥 뚫어버리는 ‘싱글 스택’의 한계를 비약적으로 끌어올릴 수 있죠.
공정 횟수가 줄어드니 시간도 절약되고 돈도 어마어마하게 굳습니다.
결국 이 차가운 식각 기술을 누가 먼저 안정화하여 공정에 투입하느냐가 다가올 고단수 낸드 시장의 진정한 1등을 가려낼 것입니다.
5. 파헤쳐 보자! 극저온 식각을 둘러싼 오해와 진실 (FAQ)
이쯤 되면 기술이 너무 완벽해 보이죠?
하지만 세상에 만병통치약은 없는 법, 현장에서 겪는 고충도 만만치 않습니다.
많은 분들이 궁금해하시는 핵심 질문들을 모아 팩트 체크를 해보겠습니다.
Q1. 영하 70도를 유지하는 게 그렇게 어려운가요?
정말 엄청나게 어렵습니다. 반도체 장비 내부는 섭씨 수백 도의 플라즈마가 터지는 뜨거운 용광로와 같습니다.
그 안에서 웨이퍼를 올려놓는 판(척)만 영하 70도로 유지해야 하니, 고성능 극저온 칠러(냉각기) 기술이 필수적입니다. 이 칠러를 만드는 부품사들도 최근 엄청난 수혜를 입고 있죠.
Q2. 식각 가스가 환경에 나쁘지는 않나요?
기존 공정에서는 지구온난화 지수가 매우 높은 과불화화합물(PFC) 가스를 많이 썼습니다.
하지만 극저온 공정에서는 불화수소(HF) 기반의 가스를 사용하여 탄소 배출량을 혁신적으로 줄일 수 있습니다. 친환경 트렌드에도 딱 맞는 효자 기술인 셈입니다.
“극저온 식각은 단순한 온도 변화가 아닙니다. 장비, 가스, 칠러, 그리고 공정 레시피까지 반도체 생태계 전체의 패러다임을 바꾸는 거대한 지각변동입니다.”
– 국내 반도체 공정 전문가 세미나 발췌
결국 온도 하나 낮췄을 뿐인데, 생산성은 3배 오르고 환경 오염은 줄어드는 기적이 일어난 겁니다.
하지만 이 차가운 온도를 제어하기 위한 엄청난 전력 소모와 장비 결빙 문제 등은 아직 엔지니어들이 밤을 새워가며 풀어야 할 치명적인 과제로 남아있습니다.
결론: 소재와 장비가 반도체의 운명을 쥔다
지금까지 3D 낸드플래시의 수율을 폭발적으로 끌어올릴 핵심 기술,
극저온 식각에 대해 알아보았습니다.
불과 몇 년 전만 해도 반도체 초격차는 회로 선폭을 얇게 그리는 노광 장비(EUV 등)에만 관심이 쏠렸습니다.
하지만 이제는 얼마나 정교하고 깊게 깎아내느냐가 수익성을 가르는 진정한 전장이 되었습니다.
앞으로 도쿄일렉트론과 램리서치의 장비 성능 테스트 결과에 따라, 수백 조 원이 움직이는 글로벌 반도체 장비 밸류체인이 크게 요동칠 것입니다.
우리가 쓰는 스마트폰의 용량이 매년 늘어나면서도 가격이 유지될 수 있는 이유,
그 이면에는 보이지 않는 나노미터 세계에서 영하 70도의 추위와 싸우는 엔지니어들의 땀방울이 있습니다.
✅ 투자자 & 실무자를 위한 핵심 체크리스트
1. 도쿄일렉트론(TEL)의 극저온 장비가 국내 반도체 라인에 언제 본격 양산 도입되는가?
2. 영하 70도를 구현하기 위한 극저온 칠러 관련 국내 소부장(소재·부품·장비) 기업은 어디인가?
3. 차세대 400단 이상 고단수 낸드에서 더블 스택 비중이 어떻게 변화하는가?
오늘 다룬 내용이 여러분의 기술적 갈증이나 투자 인사이트에 조금이나마 도움이 되셨나요?
반도체라는 거대한 퍼즐을 맞춰가는 과정은 언제 알아도 정말 흥미진진한 것 같습니다.
이 글이 유익하셨다면 꼭 공감 버튼 꾹 눌러주시고, 궁금한 점은 언제든 댓글로 남겨주세요!
여러분의 작은 응원이 제가 더 질 좋고 재미있는 반도체 이야기를 들고 오는 큰 원동력이 됩니다. 다음에도 출퇴근길에 술술 읽히는 꿀잼 IT 정보로 찾아뵙겠습니다!
