★반도체 8대공정 완벽 정리! 현직자가 알려주는 취업 면접 꿀팁

제가 반도체 스터디와 취업 준비를 하며 겪은 시행착오를 바탕으로, 복잡한 반도체 8대공정을 가장 쉽게 이해하는 비법을 담았습니다. 웨이퍼 제조부터 핵심인 포토, 식각 공정을 거쳐 패키징까지! 억지로 외우지 마세요. 전체 흐름을 잡으면 면접 합격의 길이 보입니다.

반도체 8대공정, 반도체 공정, 웨이퍼 제조, 반도체 취업, 삼성전자 반도체

“반도체 면접 탈락자의 80%는 8대 공정의 흐름을 잇지 못합니다.”

단순 암기가 아닌, 하나의 큰 그림으로 이해해야만 진짜 내 지식이 됩니다.

면접 스터디 첫날이 아직도 생생하게 기억납니다.

전공자들 사이에서 반도체 8대공정을 설명해야 했죠.

입에서는 식각, 증착 같은 단어들이 맴돌았어요.

하지만 머릿속은 하얗게 변해서 아무 말도 못 했습니다.

그래서 그때부터 무작정 외우는 것을 멈췄습니다.

대신 피자를 만들고 건물을 짓는 과정에 비유해 보기로 했죠.

정말 신기하게도 복잡했던 반도체 8대공정 개념들이 퍼즐처럼 맞춰졌습니다.

결국 그 해 겨울, 원하던 기업의 최종 면접을 통과할 수 있었어요.

하지만 여전히 많은 분들이 두꺼운 전공책만 파고 계십니다.

어려운 한자어와 복잡한 화학 기호에 지쳐 포기하기도 하죠.

이제 그런 비효율적인 반도체 8대공정 공부는 그만두셔도 좋습니다.

오늘 제가 경험하며 터득한 가장 쉬운 이해법을 공유할게요.

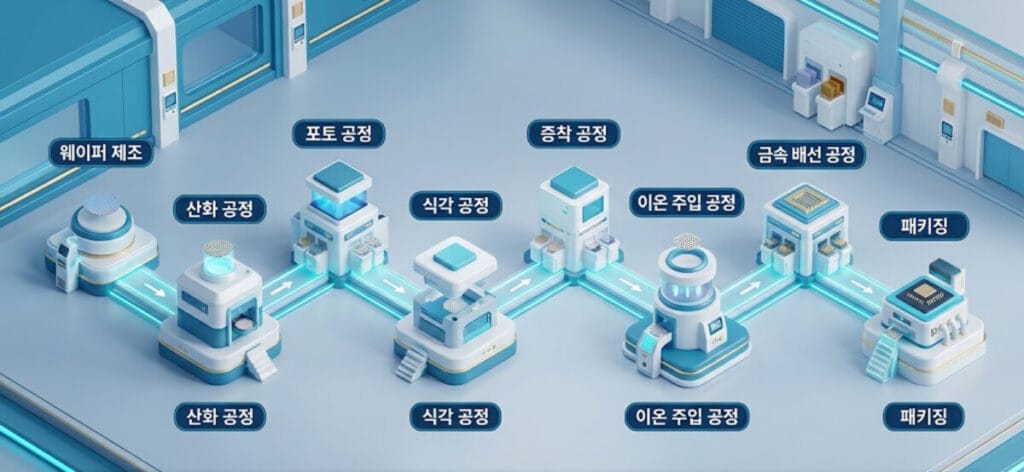

1. 도화지를 준비하고 코팅하기: 웨이퍼와 산화 공정

반도체라는 멋진 그림을 그리려면 먼저 도화지가 필요합니다.

이 도화지 역할을 하는 것이 바로 웨이퍼(Wafer)입니다.

모래에서 추출한 실리콘을 뜨거운 열로 녹여 기둥으로 만듭니다.

그리고 이것을 얇게 썰어내면 우리가 아는 둥근 웨이퍼가 되죠.

그런데 이 순수한 도화지는 외부 오염에 아주 취약합니다.

먼지 하나만 앉아도 반도체는 불량이 되어버리기 십상입니다.

이를 막기 위해 웨이퍼 표면에 얇은 보호막을 씌워야 합니다.

이 과정이 바로 산화 공정(Oxidation)입니다.

마치 철이 녹스는 원리와 비슷하게 산소를 주입해 막을 형성하죠.

💡 꿀팁 한마디
면접에서 산화막의 역할을 묻는다면 ‘보호막’과 ‘절연막’ 두 단어를 꼭 기억하세요!
전류가 엉뚱한 곳으로 흐르지 않게 막아주는 핵심 역할도 한답니다.

2. 밑그림을 그리고 조각하기: 포토와 식각 공정

이제 코팅된 도화지 위에 복잡한 회로를 그릴 차례입니다.

가장 핵심적이고 돈이 많이 드는 포토 공정(Photo)입니다.

제 경험상 이 부분을 카메라 원리에 비유하면 아주 쉽습니다.

웨이퍼에 빛에 반응하는 물질(감광액)을 골고루 바릅니다.

그리고 회로 패턴이 담긴 마스크(필름)를 위에 올립니다.

그 위로 강한 자외선을 쫘악 쪼여주면 밑그림이 완성되죠.

사진관에서 필름을 인화하는 과정과 100% 똑같습니다.

밑그림을 그렸으니 이제 필요 없는 부분을 깎아내야 합니다.

이 조각 과정이 바로 식각 공정(Etching)입니다.

산화막 중에서 회로가 그려지지 않은 빈 공간을 벗겨냅니다.

액체를 쓰면 습식, 가스를 쓰면 건식 식각이라고 부릅니다.

최근에는 미세 공정 때문에 플라즈마를 활용한 건식을 주로 씁니다.

3. 건물을 쌓아 올리기: 증착과 이온주입, 금속배선

회로를 하나만 그리는 게 아니라 아파트처럼 높게 쌓아야 합니다.

아주 얇은 두께의 막을 입히는 증착 공정(Deposition)이 필요하죠.

수증기가 차가운 유리에 닿아 물방울이 맺히는 원리입니다.

이렇게 막을 쌓고 다시 포토, 식각 과정을 수십 번 반복합니다.

하지만 실리콘 자체는 전기가 통하지 않는 부도체입니다.

여기에 전기가 통하게 생명을 불어넣는 것이 이온주입 공정입니다.

불순물(이온)을 웨이퍼 내부로 강하게 쏴서 성질을 바꿉니다.

이제 진짜 반도체로서의 능력을 갖추게 된 것이죠.

마지막으로 이 수많은 회로들이 서로 전기를 주고받아야 합니다.

도로를 깔아주는 작업이 바로 금속배선 공정입니다.

주로 알루미늄이나 구리를 사용해 미세한 전선 길을 연결합니다.

구분	해당 공정	핵심 목표
전공정 (Front-end)	웨이퍼 ~ 금속배선	칩의 성능과 집적도 결정
후공정 (Back-end)	EDS ~ 패키징	수율 확보 및 제품화

4. 시험 보고 포장하기: EDS와 패키징 공정

이제 칩이 완성되었으니 제대로 작동하는지 검사해야 합니다.

불량품을 걸러내는 수율 싸움, EDS 공정(Electrical Die Sorting)입니다.

전기적 신호를 줘서 합격, 불합격 판정을 내리는 건데요.

불량 칩에는 잉크를 찍어 표시하는데 이를 인킹(Inking)이라 합니다.

그래서 합격한 칩들만 예쁘게 잘라서 포장해야 합니다.

기기 보드에 연결할 수 있게 다리를 달아주는 패키징(Packaging)이죠.

과거에는 단순 포장이었지만 지금은 기술의 꽃이라 불립니다.

칩 여러 개를 위로 쌓아 올려 성능을 극대화하기 때문입니다.

5. 취준생을 위한 반도체 면접 합격 FAQ 및 사례 분석

제가 현업 선배들을 만나고 실제 면접을 보며 모은 자료입니다.

8대공정을 달달 외우는 것보다 아래 포인트에 집중하세요.

✅ 반도체 직무 면접 전 필수 체크리스트

1. 지원하는 회사의 주력 공정(예: 메모리 vs 파운드리)을 아는가?
2. 8대공정 중 자신이 가장 관심 있는 세부 공정을 1개 정했는가?
3. 최근 이슈인 EUV(극자외선) 장비가 어느 공정에 쓰이는지 아는가?
4. 수율(Yield) 향상을 위해 각 공정에서 주의할 점을 고민해 보았는가?
5. 전공정과 후공정의 트렌드 변화(첨단 패키징)를 설명할 수 있는가?

실제 제 면접 사례를 하나 말씀드릴게요.

면접관님이 “포토 공정에서 불량이 발생하면 어떻게 할까요?”라고 물으셨죠.

대부분은 장비를 멈추고 고치겠다고 대답했습니다.

하지만 저는 식각 공정 전이라면 감광액을 벗겨내고 다시 하겠다고 했어요.

이것을 재작업(Rework)이라고 하는데 현업에서 매우 중요합니다.

공정의 흐름과 인과관계를 이해하고 있다는 것을 어필한 셈이죠.

이처럼 각 공정이 서로 어떻게 연결되어 있는지 파악해야 합니다.

전공 추천	추천 직무/공정	필요 역량
화학공학/신소재	포토, 식각, 증착	물질 특성 이해도
전자공학/물리	EDS, 소자 설계	전기적 특성 분석력
기계공학/산업	설비 기술, 패키징	장비 메커니즘 이해

“반도체 공정의 이해는 개별 단어의 암기가 아닙니다.
도화지를 준비하고 그림을 그려 완성품을 포장하는 하나의 예술적 흐름입니다.”

마무리하며: 반도체 8대공정은 끝이 아닌 시작입니다

지금까지 제가 직접 몸으로 부딪히며 깨달은 반도체 8대공정을 정리해 보았습니다.

처음엔 막막했던 내용들이 피자 만들기나 사진 인화처럼 쉽게 다가오셨나요?

현업에서는 이 8개의 큰 줄기 아래 수백 개의 세부 공정이 돌아갑니다.

특히 최근에는 AI 반도체의 등장으로 기술이 급변하고 있습니다.

HBM(고대역폭 메모리)처럼 후공정인 패키징의 중요성이 엄청나게 커졌죠.

이제는 전공정만 파고들 것이 아니라 전체 생태계를 보는 눈이 필요합니다.

여러분도 이 글을 토대로 뉴스를 읽어보시면 기사가 훨씬 쉽게 읽히실 겁니다.

오늘 알게 된 내용을 스터디원들과 당장 공유해 보세요!

누군가에게 말로 설명할 수 있을 때 진짜 내 지식이 됩니다.
이해가 안 가는 공정이 있다면 언제든 아래 댓글로 남겨주세요.
