스마트폰이 점점 더 얇아지고 성능이 폭발적으로
증가하는 이유, 그 중심에는 ALD 공정이 있습니다.
원자 단위로 막을 쌓아 올리는 이 놀라운 마법의 기술을
누구나 이해하기 쉽게 하나씩 파헤쳐 보겠습니다!
스마트폰 두께는 갈수록 얇아지는데 성능은 매년 비약적으로 좋아지고 있는 요즘입니다.
도대체 그 작은 반도체 칩 안에 무슨 마법을 부린 걸까요?
눈에 보이지도 않는 나노미터 단위의 세계에서 혁신을 만들어내는 기술이 바로 오늘 다룰 주제입니다.
저도 예전에 반도체 기업 면접을 준비할 때 정말 수많은 전공 지식 때문에 막막했습니다.
수많은 공정 중에서 가장 이해하기 어려웠던 것이 바로 ALD 공정(Atomic Layer Deposition)이었습니다.
단어가 주는 압박감부터 장난이 아니었거든요.
하지만 이 개념의 작동 원리를 완벽하게 이해하고 나니 반도체 미세화 기술의 미래가 한눈에 보이더라고요!
뉴스에서 나오는 ‘3나노’, ‘GAA 기술’ 같은 단어들이 더 이상 외계어처럼 들리지 않았습니다.
그래서 여러분을 위해 특별히 준비했습니다.
전공자가 아니더라도 출퇴근길 지하철 안에서 10분 만에 완벽하게 이해할 수 있도록 쉽게 풀어드리겠습니다.
초미세 반도체를 완성하는 핵심 열쇠, 원자층 증착 기술의 모든 것을 지금부터 파헤쳐 보겠습니다!
1. ALD 공정, 도대체 무엇일까요?
반도체를 만들 때는 실리콘 웨이퍼 위에 원하는 전기적 특성을 갖도록 얇은 막을 덮어야 합니다.
이것을 전문 용어로 ‘박막 증착’이라고 부릅니다.
건물 외벽에 아주 얇고 균일하게 페인트칠을 하는 작업이라고 상상해 보시면 이해가 빠릅니다.
그런데 반도체 회로가 머리카락 두께의 십만 분의 일 수준으로 얇아지면서 기존 방식에 문제가 생겼습니다.
기존 방식으로는 도저히 골고루 막을 덮을 수 없는 아주 깊고 좁은 틈새들이 생겨났기 때문입니다.
그래서 등장한 구원투수가 바로 ALD 공정입니다.
원자들을 한 번에 하나씩 얇게 깔아주는 기술이죠.
페인트를 들이붓는 것이 아니라, 분무기를 이용해서 아주 미세한 입자를 한 층 한 층 쌓는 것과 같습니다.
💡 알아두면 좋은 상식
ALD는 ‘자기 제한적 반응’이라는 특징을 가집니다.
표면에 빈 공간이 꽉 차면 더 이상 반응하지 않고
딱 1개의 원자층만 형성하는 아주 똑똑한 원리랍니다!

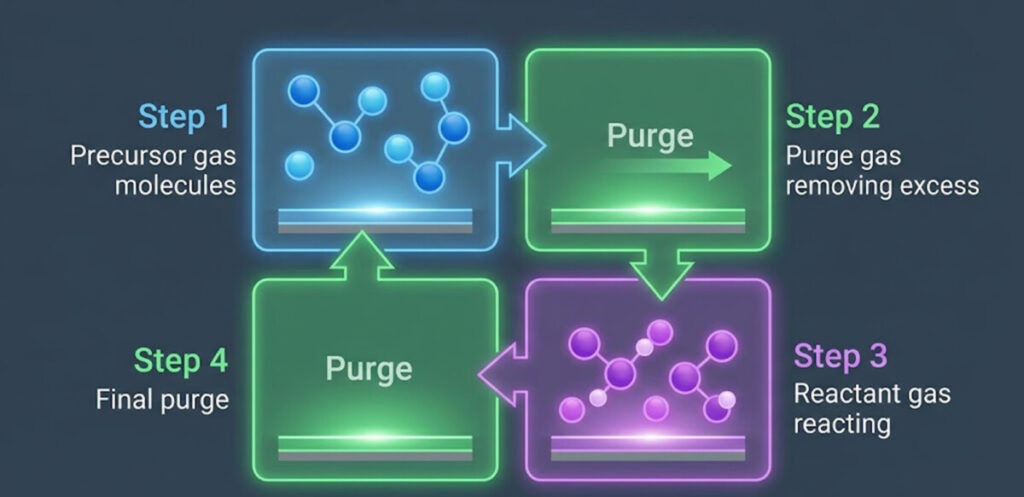

2. 원자층 증착의 4단계 마법 원리
그렇다면 이 얇은 원자층은 대체 어떤 순서로 웨이퍼 위에 만들어지는 것일까요?
이 과정은 보통 4번의 스텝을 무한 반복하게 됩니다.
마치 숨을 들이마시고 내쉬는 과정과 매우 비슷하죠.
| 단계 | 과정명 | 핵심 설명 |
|---|---|---|
| 1단계 | 전구체 주입 | 웨이퍼 표면에 A라는 가스(전구체)를 뿌려 흡착시킵니다. |
| 2단계 | 1차 퍼지 | 반응하고 남은 찌꺼기 가스를 불활성 가스로 훅 불어냅니다. |
| 3단계 | 반응물 주입 | 이제 B라는 반응 가스를 넣어 흡착된 A와 화학 반응을 일으킵니다. |
| 4단계 | 2차 퍼지 | 반응 후 남은 불순물을 다시 한번 깔끔하게 청소합니다. |
이렇게 1번부터 4번까지의 과정을 한 바퀴 돌면 웨이퍼 표면에 정확히 원자 하나 두께의 막이 생깁니다.
원하는 두께가 될 때까지 이 사이클을 수백 번, 수천 번 계속해서 반복하는 방식입니다.
정말 엄청난 인내심과 정밀함이 필요한 공정이죠!
3. 영원한 라이벌: CVD와 ALD 차이 비교
반도체 공부를 하시다 보면 CVD(화학기상증착)라는 용어를 정말 지겹도록 듣게 되실 겁니다.
면접관들이 단골로 물어보는 질문이기도 한데요.
도대체 두 가지는 어떤 점이 결정적으로 다를까요?

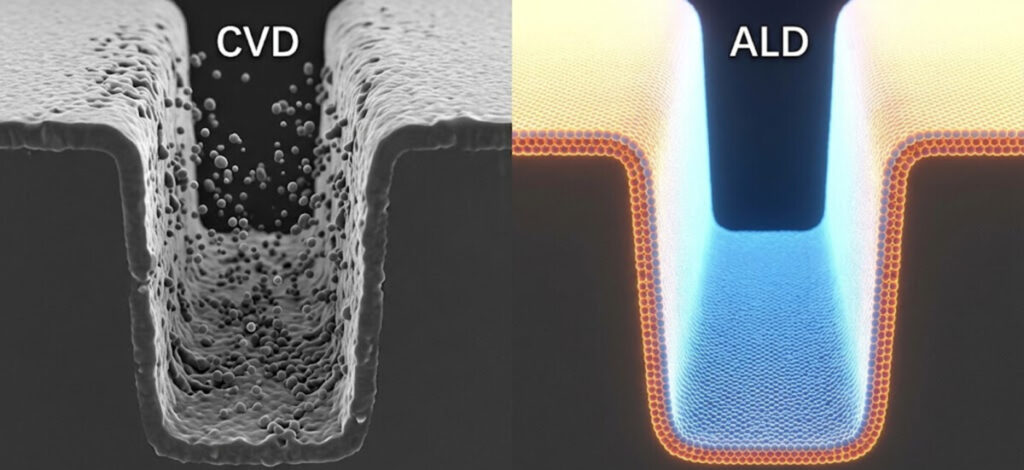

쉽게 말해 CVD는 두 가지 가스를 한꺼번에 확 집어넣어서 표면에 막을 빠르게 덮어버리는 방식입니다.
속도는 굉장히 빠르지만, 깊고 좁은 구멍 안쪽까지 골고루 막이 입혀지지 않는다는 치명적인 단점이 있죠.
하지만 ALD 공정은 앞서 말씀드린 것처럼 가스를 순서대로 번갈아 넣고 청소하는 과정을 거칩니다.
그래서 좁고 복잡한 3차원 구조의 틈새까지 아주 완벽하고 균일하게 막을 형성할 수 있습니다.
이것을 ‘단차 피복성(Step Coverage)이 우수하다’고 표현합니다.
| 구분 | CVD (화학기상증착) | ALD (원자층증착) |
|---|---|---|
| 증착 속도 | 매우 빠름 (대량 생산 유리) | 느림 (반복 작업 필요) |
| 균일도 | 보통 (복잡한 구조에 취약) | 매우 우수 (원자 단위 제어) |
| 온도 | 상대적으로 고온 필요 | 저온에서도 공정 가능 |
4. 왜 지금 전 세계가 ALD에 열광할까요?
증착 속도가 느리다는 큰 단점이 있음에도 불구하고, 삼성전자나 TSMC 같은 글로벌 반도체 기업들이
이 기술에 천문학적인 돈을 쏟아붓는 이유가 있습니다.
“반도체 회로 선폭이 10나노 이하로 접어들면서,
기존의 CVD 방식으로는 물리적 한계에 봉착했습니다.
이제 수율을 결정짓는 핵심은 ALD의 고도화에 달려있습니다.”
– 반도체 공학 전문가 인터뷰 중 –
첫째로, 새로운 반도체 구조의 등장 때문입니다.
기존의 평면 구조를 넘어 FinFET이나 GAA 같은 복잡한 3차원 입체 구조가 도입되었습니다.
이런 복잡한 빌딩 숲 같은 회로 사이에 전기가 새지 않도록 절연막을 완벽하게 칠하려면 이 기술이 필수적입니다.
둘째로, 하이케이(High-K) 물질의 도입입니다.
전기를 잘 보관하면서도 새어나가는 것을 막아주는 특별한 신소재를 웨이퍼 위에 증착해야 하는데,
이 물질들은 온도가 너무 높으면 성질이 변해버립니다.
따라서 저온에서 얇게 작업할 수 있는 기술이 꼭 필요해진 것이죠.
5. 궁금증 해결! ALD 관련 핵심 FAQ
이쯤 되면 머릿속에 몇 가지 질문이 떠오르실 겁니다.
실무나 면접에서 자주 등장하는 질문들을 모아보았습니다.
Q1. 속도가 너무 느린데 양산이 가능한가요?
네, 그래서 장비 회사들은 한 번에 여러 장의 웨이퍼를 동시에 처리하는 배치(Batch) 타입 장비를 개발하거나,
공간을 나누어 연속으로 처리하는 공간 분할 ALD 기술을 적극적으로 도입하여 생산성(수율)을 극복하고 있습니다.
Q2. 반도체에만 쓰이는 기술인가요?
아닙니다! 최근에는 우리가 매일 보는 스마트폰의 OLED 디스플레이 패널을 수분으로부터 보호하기 위한
봉지(Encapsulation) 공정에도 핵심적으로 쓰이고 있습니다.
또한 차세대 2차전지 배터리 효율을 높이는 데도 연구되고 있죠.
📋 반도체 취준생 필수 체크리스트
- 자기 제한적 반응(Self-limiting)의 의미 완벽히 설명하기
- CVD, PVD 장단점과 묶어서 비교 설명 준비하기
- 전구체(Precursor)와 퍼지(Purge)의 역할 숙지하기
- High-K 유전막 증착에 왜 쓰이는지 연결해서 암기하기
결론: 초미세 시대의 절대 반지, ALD
지금까지 반도체 공정의 꽃이라고 불리는 원자층 증착 기술에 대해 자세히 알아보았습니다.
처음엔 낯설고 어려운 용어들 투성이었지만, 벽에 페인트를 칠하는 과정으로 상상해 보니
생각보다 원리 자체는 아주 직관적이고 명쾌하죠?
반도체 초미세화 경쟁이 지속되는 한, ALD 공정의 중요성은 앞으로 더욱 커질 것입니다.
관련 장비를 만드는 국내외 수많은 기업들의 가치도 장기적으로 계속해서 상승할 것으로 전망됩니다.
주식 투자를 하시는 분들이라면 관련 기업들을 눈여겨보시는 것도 좋은 인사이트가 될 것입니다.
오늘 정리해 드린 내용이 반도체 산업을 이해하는 데 작은 돌파구가 되었기를 진심으로 바랍니다.
혹시라도 취업을 준비하시면서 더 궁금한 점이 생기거나 면접 관련하여 헷갈리는 공정 개념이 있으시다면
언제든지 아래 댓글로 편하게 남겨주세요!
제가 아는 선에서 최대한 쉽게 다시 설명해 드리겠습니다.
📌 3줄 핵심 요약
1. ALD는 원자 단위로 아주 얇고 고르게 막을 쌓는 마법의 기술이다.
2. CVD보다 속도는 느리지만, 미세한 틈새까지 완벽하게 채울 수 있다.
3. 반도체 미세화, 3D 구조 도입으로 인해 앞으로 무조건 커질 시장이다!
